Simplifiez votre workflow de préparation de contenu avec GeoBox
Lors de nos visites à des clients hautement professionnels, nous rencontrons souvent de grandes images créées par de multiples projecteurs. Ces clients sont impatients de voir comment GeoBox peut réaliser des alignements géométriques et des mélanges de manière transparente. Cependant, la véritable magie de GeoBox réside dans Simplifier votre flux de travail pour la préparation du contenu. Contrairement aux solutions logicielles, GeoBox offre une grande flexibilité en acceptant n'importe quelle entrée vidéo, quel que soit son format, sa résolution ou son taux de rafraîchissement, et en la restituant dans le format exact correspondant aux pixels spécifiques et aux exigences de format de n'importe quel écran (EDID standard et entièrement programmable), avec une commutation instantanée. Avec GeoBox, vous pouvez oublier la planification des pixels et les longs processus de préparation du contenu. Semblable au concept "fire and forget" utilisé dans les systèmes d'armement, GeoBox fonctionne automatiquement une fois configuré, sans nécessiter d'ajustement supplémentaire en cas de changement de la source d'entrée.
Comprendre les avantages des GeoBox du point de vue de l'utilisateur. Un contenu universel prêt à l'emploi
GeoBox, qui met l'accent sur la conception du matériel, est compatible avec n'importe quel appareil de lecture. Cela inclut les ordinateurs portables, les lecteurs DVD/Blu-ray, les lecteurs multimédias, les PC et les consoles de jeux... etc. En utilisant les contrôleurs GeoBox, vous pouvez afficher un ou plusieurs éléments de contenu provenant de n'importe quel appareil source sur plusieurs écrans, et la préparation du contenu est extrêmement facile - aucune préparation n'est nécessaire ! 😉
Nous avons demandé à un créateur de contenu expérimenté de la célèbre société de création de contenu- Embrasser la grenouille: "Comment les créateurs de contenu et les intégrateurs de systèmes s'alignent-ils lorsqu'ils préparent le contenu pour des écrans massifs ?" Sa réponse a fait bondir le front.
"Nous concevons l'intégralité du contenu, mais le diviser pour l'afficher sur plusieurs écrans et le réassembler ? C'est une autre paire de manches. Les intégrateurs doivent nous dire exactement comment le découper au pixel près".
Il n'est donc pas étonnant que la principale question que nous recevons, même de la part des professionnels les plus expérimentés, soit : "Comment voulez-vous que nous coupions le contenu ?".
Pourquoi réduire le contenu ? 🤔
Notre réponse ? Nous ne le faisons pas. GeoBox n'a pas besoin de contenu prédécoupé.
Comment GeoBox simplifie-t-il votre flux de travail grâce à l'aspect de la préparation du contenu ?
Comme toutes les solutions techniques réussies, la technologie sous-jacente peut être complexe, mais son utilisation doit être intuitive et pratique. Nous expliquerons comment GeoBox simplifie votre flux de travail grâce à l'aspect de la préparation du contenu.
1. Type d'application et ratio d'aspect du contenu requis
Avant de se lancer dans la création de contenu, il est essentiel de comprendre le type d'application que vous allez créer. En général, il en existe deux types :

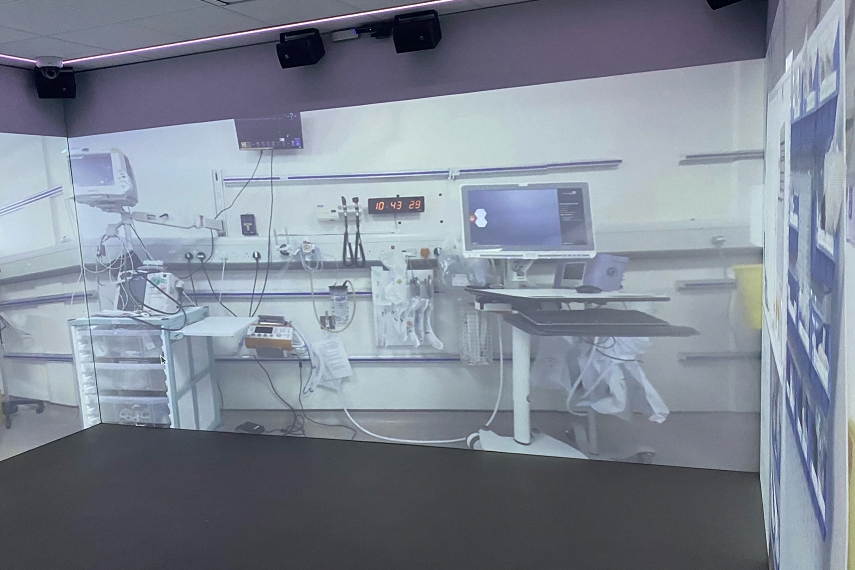

Type 1 : construction d'un système permettant d'afficher un contenu personnalisé. Ce type de système est généralement utilisé dans les musées, les espaces immersifs ou les environnements de vente au détail.
Type 2 : Construction d'un système qui affiche des contenus standard, tels que des films, des diapositives PowerPoint ou des flux de caméras en direct. Ce type de système est couramment utilisé dans les auditoriums d'écoles ou d'entreprises.
Pour éviter toute distorsion lors de l'affichage du contenu, il convient de respecter le bon rapport hauteur/largeur. Pour les applications de type 1, il suffit d'aligner le rapport hauteur/largeur du contenu personnalisé sur celui de l'ensemble de la zone d'affichage. Par exemple, si votre zone cible mesure 10 mètres de largeur et 2 mètres de hauteur, le contenu doit respecter un rapport hauteur/largeur de 10:2, ce qui équivaut à 5000 × 1000 pixels ou 10000 × 2000 pixels. Pour les applications de type 2, c'est encore plus simple : aucune préparation n'est nécessaire. Vous pouvez envoyer un contenu standard directement à la GeoBox et choisir de l'afficher en plein écran ou avec un rapport d'aspect ajusté, l'une des principales fonctionnalités offertes par la GeoBox.
Conseil : Il est important de noter que vous n'avez PAS besoin de recadrer votre contenu pour chaque dispositif d'affichage à l'avance. Vous pouvez confier cette tâche à GeoBox en utilisant les fonctions de mur vidéo et de chevauchement pour effectuer des ajustements en temps réel en fonction de la situation sur site pour obtenir le meilleur résultat.
2. Déterminer la résolution du contenu
Un autre facteur à prendre en compte est la résolution optimale du signal. Il s'agit de calculer la "résolution combinée" de tous les projecteurs, en tenant compte des "chevauchement des pixels".
En théorie, la résolution optimale du signal peut être calculée en additionnant les résolutions de tous les projecteurs et en soustrayant les pixels de la zone de chevauchement. Par exemple, si vous avez trois projecteurs 1920×1200 disposés horizontalement avec un chevauchement de 20%, la résolution optimale serait de 4992×1200 pixels. Le calcul est le suivant : (1920 x 3) - (1920 x 0,2 x 2) = 4992.
Attendez... pourquoi le rapport d'image ne correspond pas au mur !
Le contenu a été créé avec un rapport d'aspect 21:9 pour s'adapter à la zone d'affichage, mais le projecteur utilise un rapport d'aspect 16:9 ou 16:10. En tant que professionnel proAV, vous êtes probablement habitué à ce que l'image de projection initiale ne corresponde pas à la zone d'affichage. En outre, il est également fréquent que la résolution de la source ne corresponde pas au rapport hauteur/largeur de la zone d'affichage, car l'appareil de lecture ne peut produire que des résolutions standard. C'est le cas de la plupart des lecteurs multimédias.
GeoBox offre une solution simple à ce problème. Sa fonction d'alignement géométrique, simple mais puissante, vous permet de remodeler chaque image pour l'adapter au rapport d'aspect de la zone d'affichage cible. Lorsque GeoBox est réglé sur le mode sélectionnable "Full screen", le contenu remplit l'intégralité de l'image de sortie. Ainsi, tant que le contenu est créé dans le même rapport d'aspect que la zone d'affichage combinée, il n'y aura pas de distorsion dans l'image combinée finale, quelle que soit la résolution de la source.
Clarté de l'image : Tout est question de hauteur de pixel
Il est utile de connaître la résolution idéale pour votre contenu, mais ce n'est pas toujours réalisable. Il est plus important de déterminer la résolution dont vous avez réellement besoin. Cela dépend de la clarté que vous souhaitez donner à vos images, qui est liée à la distance de visualisation et à l'espacement des pixels.
Le pas de pixel est déterminé en divisant la taille de l'image par la résolution du système. Plus les personnes sont proches de l'écran, plus la taille des pixels doit être réduite. Une règle simple suggère que si les personnes se trouvent à une distance de X mètres, chaque pixel devrait idéalement avoir une largeur de X millimètres. Par exemple, si les personnes se trouvent à 5 mètres et que l'image mesure 20 mètres de large, le pas des pixels doit être de 5 mm, ce qui correspond à une résolution nécessaire de 4K. En outre, la résolution ne se limite pas aux projecteurs ou aux appareils sources. Elle englobe l'ensemble de la configuration, y compris les sources de contenu, les contrôleurs, les éléments de transmission tels que les câbles et les connecteurs, jusqu'aux projecteurs eux-mêmes.
3. Déterminer le dispositif de lecture
Bien que la GeoBox permette l'utilisation de n'importe quel appareil de lecture, le choix du bon appareil est crucial pour un flux de travail fluide et une diffusion continue du contenu, améliorant ainsi l'expérience du téléspectateur. Tenez compte des facteurs suivants pour faire votre choix :
- Complexité du contenu: S'agit-il d'un contenu en 3D, d'une interactivité tactile ou d'une haute résolution ?
- Versatilité: Vous devez gérer différents types de contenu, tels que des vidéos, des diaporamas, des présentations ou des flux en ligne ?
- Plug-and-play : Vous préférez un appareil de lecture de contenu dédié et préconfiguré qui ne nécessite pas d'installation complexe ?
En examinant attentivement ces facteurs, vous pouvez sélectionner l'appareil de lecture le mieux adapté à vos exigences spécifiques en matière de contenu et à vos préférences d'installation. Les trois principales options d'appareils de lecture - ordinateur portable, ordinateur de bureau et lecteur multimédia - ont chacune leurs points forts et leurs points faibles. Si vous souhaitez un appareil dédié doté d'une fonctionnalité plug-and-play, un lecteur multimédia (BrightSign, par exemple) est un choix idéal. Si la flexibilité est cruciale, un ordinateur portable serait le plus approprié. Si les performances et la gestion de contenus complexes sont importantes, un ordinateur de bureau peut être la meilleure option.
Conseil : Vous souhaitez intégrer et passer d'une source à l'autre en toute transparence ?
La capacité de GeoBox à prendre en charge presque tous les dispositifs de lecture est extrêmement utile lorsque vous devez utiliser la même zone d'affichage pour différentes tâches. Typiquement, vous pouvez utiliser un lecteur multimédia pour la lecture de vidéos et un ordinateur portable pour les présentations PowerPoint. GeoBox offre une flexibilité exceptionnelle en permettant de changer de source de manière transparente ou de lire simultanément plusieurs sources.
Voici un exemple pratique tiré de l'enseignement supérieur aux Pays-Bas pour illustrer ce fonctionnement :
Création d'une grande projection dans un théâtre scolaire à des fins multiples (Pays-Bas)
Études de cas
La meilleure façon de comprendre le processus est de s'appuyer sur des exemples. Nous avons préparé l'exemple suivant pour mieux expliquer le concept :
Cas 1 : 125 ans de Bosch au Royaume-Uni, salle d'expérience immersive
Exigences du projet :
Il faut projeter un contenu sur trois murs (largeur : 4,5 m-7,98 m-4,5 m, hauteur : 2,7 m) à l'aide de quatre projecteurs. Le mur central, plus long, est projeté par deux projecteurs, et les murs de chaque côté sont projetés par un seul projecteur.
Schéma de configuration
- Décider du rapport d'aspect du contenu : pour éviter la distorsion de l'image, le contenu de la lecture a été préparé pour correspondre au rapport d'aspect de l'image combinée finale, c'est-à-dire (4,8+7,98+4,8) : 2,7 = 17,58 : 2,7 = 6,5:1.
- Décider de la résolution de la source : Nous avons utilisé quatre projecteurs de résolution FHD (1920×1080). Le mur du milieu présente une zone de chevauchement de 20%. La résolution horizontale optimale est de 1920×4 - 1920x 0,2 = 7 296 pixels. Compte tenu d'une distance de visualisation d'environ 3 mètres, le pas des pixels ne peut être supérieur à 3 mm. La largeur totale des trois murs étant de 17,58 m, la résolution nécessaire du système est de 5860 pixels horizontalement (17580 mm/3 mm).
- Sélectionner le périphérique de lecture approprié et organiser le contenu en conséquence : Le client préférait utiliser un dispositif de lecture de contenu dédié, c'est pourquoi le lecteur multimédia BrightSign a été utilisé dans ce projet. Afin d'atteindre la résolution système nécessaire, le contenu a été découpé en deux sources. Le contenu de la zone centrale, d'une dimension de 7,98×2,7, a été converti en source A dans la résolution de 3840×2160@60hz. Les deux autres contenus pour les murs latéraux avaient une dimension de 4,5×2,7 chacun et ont été combinés dans la source B avec une résolution de 3840×2160@60hz. Chacune de ces sources 4K a été introduite dans les deux entrées du G804. Le G804 a ensuite été utilisé pour recadrer le contenu de la source A pour les projecteurs 2 et 3 avec une zone de chevauchement au milieu, et pour recadrer le contenu de la source B pour les projecteurs 1 et 4. Le G804 a également contrôlé l'alignement géométrique pour tous les projecteurs et la fusion des bords pour les projecteurs 2 et 3.
Cas 2 : La salle de SPA immersive de l'hôtel Ragdale - Partie du mur d'enceinte
Exigences du projet :
Besoin de projeter sur 7 murs avec 7 projecteurs HD pour créer une expérience totalement immersive dans une salle de SPA. La surface active de projection de chaque mur est de 1,65 m x 1 m, avec un espace de 16 cm entre les deux murs.
Schéma de configuration
- Décider du rapport d'aspect du contenu : pour éviter la distorsion de l'image, le contenu de la lecture est préparé dans le même rapport d'aspect que l'image combinée finale. Dans le cas présent, l'image de contenu est créée en (1,65×7+0,16×6) :1 = 12,44:1.
- Décider de la résolution de la source : Ce cas utilise sept projecteurs de résolution Full HD (1920×1080). Le nombre optimal de pixels horizontaux est de 1920×7 = 13 440. La résolution optimale est de 13 440×1080. Étant donné que la distance de visualisation est d'environ 1 mètre, le pas des pixels ne peut pas dépasser 1 mm. Cela signifie que la résolution nécessaire du système doit être de 13 440 pixels horizontalement.
- Sélectionner l'appareil de lecture approprié et organiser le contenu en conséquence : Pour atteindre la résolution nécessaire de 13440×1080, nous avons utilisé un PC capable de sortir deux signaux 7680×1080.
Le contenu a été arrangé en deux signaux 8K*1K. La première source (sortie GPU 1) a été créée à partir d'un contenu 7680×1080 transformé en une source 8K/1K. La seconde source (sortie GPU 2) a été créée à partir d'un contenu de 5760×1080 avec un contenu noir de 1920×1080 transformé en une autre source 8K/1K. Chacune de ces sources 8K est dirigée vers les deux entrées du G408. Le G408 est ensuite utilisé pour diviser la première image 8K en quatre morceaux et les envoyer aux projecteurs 1 à 4. De même, la deuxième image 8K est également divisée en quatre morceaux et envoyée aux projecteurs 5 à 7. Étant donné qu'il y a des écarts entre les projecteurs, le G408 nous a également permis d'ajuster le bord de chaque image projetée à l'aide de la fonction d'ajustement du chevauchement.
