Processeur vidéo mural à LED
Traitement vidéo des murs LED
Traitement matériel pour les systèmes d'affichage LED professionnels
Préparez, composez, recadrez et redimensionnez les signaux sources haute résolution avant qu'ils n'atteignent le contrôleur LED.
Des écrans LED ultra-larges et verticaux aux murs de présentation multi-sources, GeoBox offre un traitement matériel dédié permettant de personnaliser la synchronisation de l'affichage, la composition des sources et de garantir un comportement prévisible de l'affichage.
Où utiliser GeoBox ?

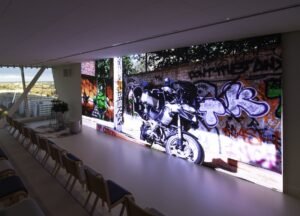

Toiles LED hors normes
Adaptez les sources vidéo standard aux formats d'écran LED ultra-larges, portrait ou autres formats non standard grâce au recadrage, à la mise à l'échelle et à la synchronisation personnalisée de la sortie.
Exemples de systèmes : murs LED d'entreprise, affichage numérique, LED architecturales et écrans de visualisation.
Murs LED multi-sources
Regroupez plusieurs sources UHD indépendantes sur un seul écran LED, avec des fonctionnalités flexibles de positionnement, de redimensionnement et de superposition des fenêtres, ainsi qu’une commutation fluide.
Exemples de systèmes : salles de contrôle, espaces de présentation, installations sportives et centres de commandement.
Correction de la géométrie des écrans LED incurvés
Corrige la courbure et la distorsion géométrique lorsque du contenu vidéo destiné à un écran plat est affiché sur des surfaces LED courbes ou irrégulières.
Exemples de systèmes : murs LED incurvés, environnements immersifs, installations architecturales à LED et production virtuelle.
Systèmes d'affichage mixtes
Coordonner les murs d'écrans LED avec les écrans LCD ou les projecteurs tout en garantissant la cohérence du traitement des sources et de la synchronisation du système.
Exemples de systèmes : centres d'expérience, musées, espaces de présentation hybrides et systèmes de simulation.
Que doit gérer le système LED ?
La première étape consiste à déterminer si GeoBox doit adapter une seule source ou un seul canevas au mur d'écrans LED, ou bien composer plusieurs sources indépendantes avant le contrôleur LED.
Adapter le contenu à un écran LED non standard
Choisissez entre le G900 et le G400
Utilisez GeoBox lorsqu'une source standard doit être recadrée, redimensionnée ou reformatée avant d'être transmise au contrôleur LED.
Exigences types :
- écrans LED ultra-larges ou au format portrait
- résolution de sortie ou fréquence de rafraîchissement personnalisées
- recadrage et mise à l'échelle de la source
- sorties synchronisées
- configuration d'affichage indépendante du PC de lecture
Combiner plusieurs sources sur un seul écran LED
Choisissez le S902
Utilisez le S902 lorsque plusieurs sources indépendantes doivent être librement positionnées, redimensionnées, superposées ou activées sur la toile LED.
Exigences types :
- plusieurs sources UHD
- fenêtres librement positionnables
- contenu qui se chevauche ou superposé
- mélange alpha
- commutation transparente
- modèles de présentation réutilisables
Découvrez la S902
Répartir plusieurs sources sur un système d'affichage plus grand
Combinaison des séries S902 et G900
Le S902 commence par assembler plusieurs sources indépendantes selon la disposition requise. Un processeur G900 en aval peut ensuite recadrer, segmenter et répartir ce canevas assemblé sur plusieurs sorties d'affichage.
Exigences types :
- plusieurs sources d'entrée indépendantes
- une toile unique, coordonnée et haute résolution
- répartition entre plusieurs processeurs LED ou sections d'affichage
- sorties mixtes LED / LCD / projection
- recadrage et mise à l'échelle indépendants pour chaque sortie
- synchronisation des temps de sortie
Sources multiples → S902 → Série G900 → Contrôleur(s) LED → Système d'affichage
Géométrie correcte avant le contrôleur LED
Les contrôleurs LED sont conçus pour cartographier et piloter les pixels LED avec précision, mais ils ne corrigent pas nécessairement la géométrie visuelle générée par des surfaces d'affichage courbes ou irrégulières.
La série GeoBox UD100 intègre une correction géométrique en temps réel en amont du contrôleur LED, ce qui permet de déformer l'image de manière à ce que les lignes droites et les proportions visuelles restent correctes sur la surface physique de l'écran LED.
Sans correction géométrique
- les lignes horizontales semblent courbées
- le contenu du plan plat se déforme
- les proportions visuelles varient sur toute la surface courbe
Avec correction géométrique UD100
- déformation non linéaire en temps réel
- réglage géométrique de précision
- correction de l'image avant le contrôleur LED
- indépendant de l'écosystème des émetteurs LED
Choisissez la bonne option de traitement LED
Série G900
Pour les systèmes LED nécessitant un traitement UHD, une synchronisation de sortie personnalisée, un recadrage, une mise à l'échelle et une distribution synchronisée des signaux.
Idéal pour
- écrans LED ultra-larges
- écrans LED verticaux
- résolutions de sortie personnalisées
- Traitement du signal UHD
- applications nécessitant la fonction PiP / multivue
S902
Pour les murs d'écrans LED nécessitant plusieurs sources UHD indépendantes pouvant être librement disposées, redimensionnées, superposées et commutées.
Idéal pour
- plusieurs sources en direct
- mises en page librement modifiables
- mélange alpha
- commutation transparente
- des mises en page qui changent fréquemment
Série G400
Pour les systèmes nécessitant des sorties supplémentaires traitées de manière indépendante ou une distribution des sources économique, lorsque la sortie UHD par canal n'est pas requise.
Idéal pour
- un nombre plus élevé de canaux de sortie
- Flux de travail Full HD / WUXGA
- récolte et distribution à la source
- systèmes synchronisés à sorties multiples
Série UD100
Pour les installations LED courbes ou irrégulières où l'image source doit faire l'objet d'une correction géométrique avant d'atteindre le contrôleur LED.
Idéal pour
- murs LED incurvés
- correction de l'inclinaison
- réglage géométrique non linéaire
- environnements LED immersifs
- installations nécessitant une synchronisation de sortie personnalisée
Utilisation des contrôleurs LED
GeoBox intervient en amont du contrôleur LED : il prépare et gère le signal vidéo, tandis que le contrôleur LED reste chargé de la cartographie des modules, de l'étalonnage et de la commande physique des LED.
| Fonction du système | Contrôleur LED Gestion physique des LED | Traitement GeoBox Traitement des sources et des toiles |
|---|---|---|
| Modules LED de commande | Primaire | — |
| Cartographie et étalonnage de l'armoire | Primaire | — |
| Recadrage et redimensionnement de la source | En fonction du modèle | ✓ |
| Adapter le contenu à des toiles de format non standard | En fonction du modèle | ✓ |
| Synchronisation personnalisée de la sortie | En fonction du modèle | ✓ |
| Composition à sources multiples | En fonction du modèle | ✓ |
| Positionnement flexible des fenêtres | En fonction du modèle | ✓ |
| Flux de travail combinant LED, LCD et projection | — | ✓ |
Comparer les options de traitement des LED
Comparez chaque gamme de produits en fonction de son rôle dans le traitement des données et de ses exigences système types.
| Facteur de sélection |
Série G900
Traitement des images UHD sur toile
|
S902
Composition à sources multiples
|
Série G400
Distribution évolutive
|
Série UD100
Correction géométrique
|
|---|---|---|---|---|
| Rôle principal | Traitement d'images UHD et distribution vers plusieurs sorties | Composition à sources multiples et contrôle de la mise en page | Recadrage et diffusion évolutifs en WUXGA / 2K | Correction géométrique et déformation |
| Le plus adapté | Écrans LED hors norme et systèmes UHD à sorties multiples | Plusieurs sources indépendantes sur un seul écran LED | Systèmes nécessitant davantage de sorties traitées de manière indépendante | Surfaces LED courbes ou irrégulières |
| Choisissez quand vous en avez besoin | Adaptation, segmentation, mise à l'échelle ou diffusion synchronisée de toiles personnalisées | Positionnement, redimensionnement et superposition flexibles, ainsi que commutation fluide entre plusieurs sources | Une mise à l'échelle économique vers des nombres de sorties plus élevés dans les flux de travail Full HD / WUXGA | Correction de la courbure, déformation non linéaire ou ajustement géométrique précis avant le contrôleur LED |
Télécharger le livre blanc technique sur les murs LED 📂
Obtenez le guide complet de 16 pages couvrant :

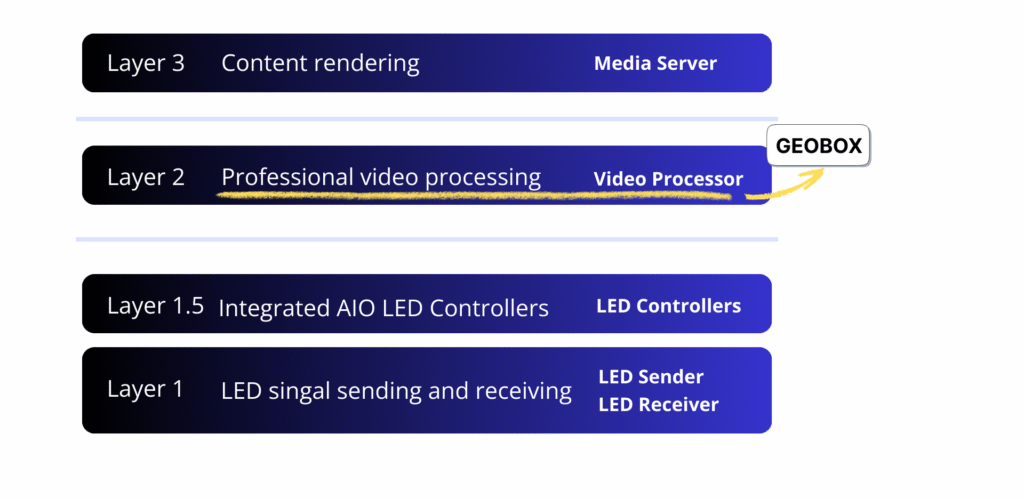

- La chaîne de signalisation murale à LED et l'écosystème à quatre niveaux
- Pièges courants dans les flux de travail LED multi-sources
- Conceptions de systèmes de référence utilisant les séries GeoBox S902 et G900
- Comparaison entre les contrôleurs AIO de base, GeoBox + émetteur et les serveurs multimédias haut de gamme
