ELABORAZIONE MULTIPROIETTORE

Edge blending ed elaborazione geometrica

Elaborazione hardware per sistemi multiproiettore

Crea installazioni multiproiettore senza soluzione di continuità grazie a hardware dedicato per la distribuzione delle immagini, la correzione geometrica, l'edge blending e la sincronizzazione dell'output.

Dalle installazioni compatte con due proiettori ai grandi ambienti immersivi.

APPLICAZIONI TIPICHE

Dove si inserisce GeoBox

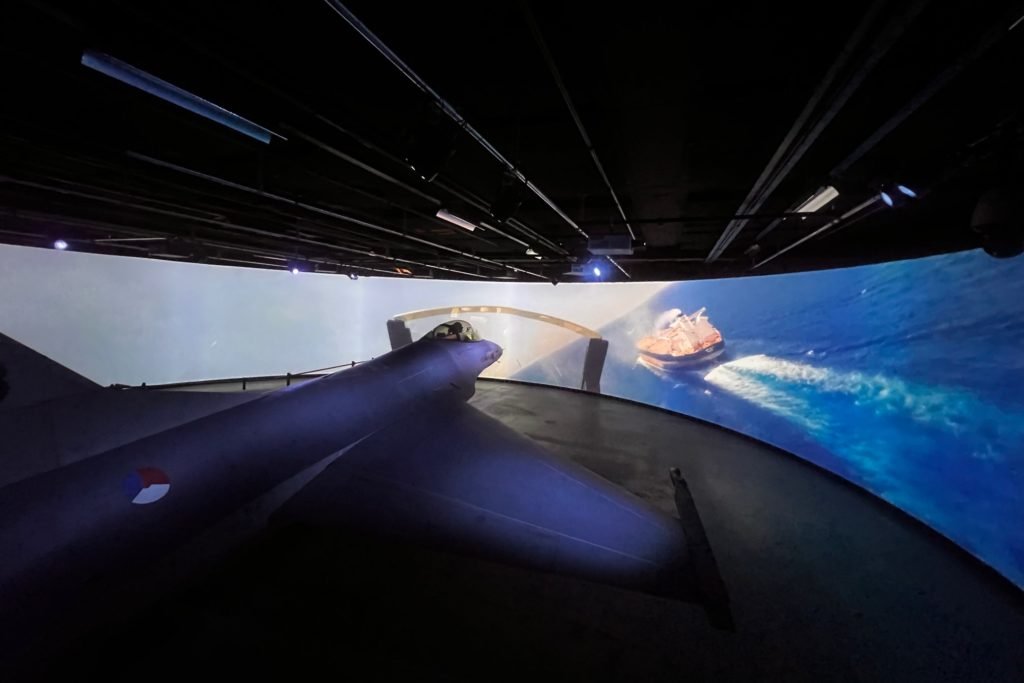

Display immersivi e panoramici

Crea un'unica superficie visiva continua su più proiettori.

Superfici curve e irregolari

Geometria corretta del proiettore per superfici di proiezione curve, inclinate e non standard.

Installazioni fisse professionali

Mantenere l'allineamento e la fusione dei display indipendenti dal PC di riproduzione o dal media server.

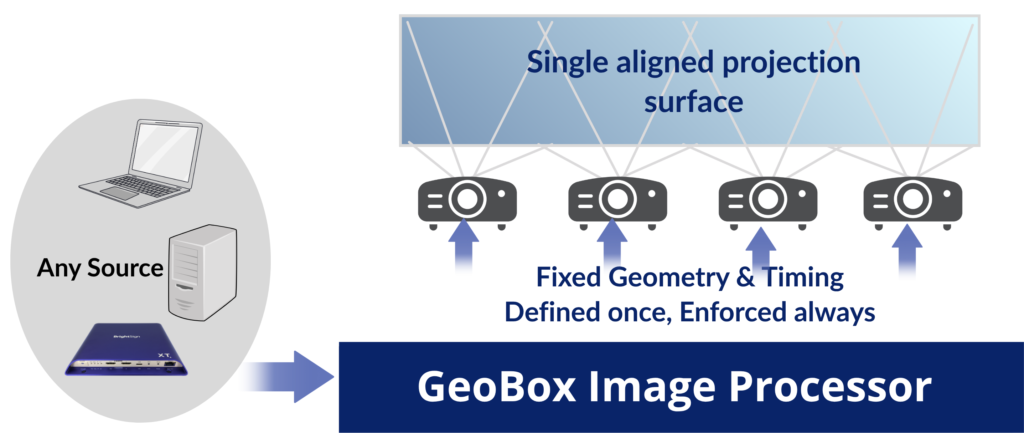

ARCHITETTURA DEL SISTEMA

Dove dovrebbero essere eseguite la geometria e la fusione dei bordi?

Il primo passo nella scelta di un processore consiste nel decidere dove verranno gestite la correzione geometrica del proiettore e l'unione dei bordi.

GeoBox gestisce la geometria e la fusione

Scegli un processore per la fusione dei bordi: M810, UD100 o G112

Utilizzare un processore GeoBox dedicato all’edge blending quando la correzione geometrica e la fusione delle sovrapposizioni devono essere gestite esternamente rispetto ai proiettori.

Motivi tipici:

il controllo della geometria integrato nel proiettore è insufficiente
si tratta di superfici di proiezione curve o irregolari
diversi proiettori richiedono una regolazione coordinata
l'allineamento dovrebbe rimanere indipendente dal sistema dei contenuti

I proiettori gestiscono la geometria e il blending

Scegli invece un processore di distribuzione: G400 o G900

Se i proiettori garantiscono già una correzione geometrica e un edge blending adeguati, GeoBox può invece elaborare l’immagine prima che raggiunga i proiettori.

Attività tipiche di elaborazione:

ritaglio e distribuzione delle immagini
ridimensionamento della sorgente
assegnazione con sovrapposizione
sincronizzazione dell'output
temporizzazione di uscita personalizzata

Esplora G400 / G900

Selezione dei prodotti

Scegli il processore di edge blending più adatto

Serie UD100

Elaborazione della proiezione 4K / UHD

Per sistemi di proiezione esigenti che richiedono un'uscita UHD abbinata a una correzione geometrica avanzata e al blending dei bordi.

Ideale per

Proiettori 4K / UHD
ambienti immersivi ad alta risoluzione
superfici di proiezione curve e complesse
applicazioni che richiedono un controllo avanzato dell'allineamento
Da 2 a 4 uscite per proiettore da un unico processore

I modelli UD102, UD103 e UD104 offrono rispettivamente 2, 3 e 4 canali di uscita per l'edge blending. Il modello UD101L offre la correzione geometrica a canale singolo senza edge blending.

Serie M810

Elaborazione multiproiettore WUXGA standard

La piattaforma GeoBox principale per sistemi multiproiettore Full HD e WUXGA che richiedono una correzione geometrica avanzata, l'unione dei bordi su quattro lati e uscite sincronizzate.

Ideale per

sale immersive
proiezione panoramica
ambienti di simulazione e formazione
proiezione su schermo curvo
installazioni scalabili con più proiettori

I modelli M812, M813 e M814 offrono rispettivamente 2, 3 e 4 uscite per l'edge blending. Il modello M811L offre la correzione geometrica a canale singolo senza edge blending.

G112

Processore compatto per l'unione dei bordi

Una soluzione compatta a canale singolo per sistemi di proiezione di dimensioni ridotte o con vincoli di costo, in cui non è richiesta una gestione avanzata dei sistemi multicanale.

Ideale per

fusione tra due proiettori
schermi panoramici più piccoli
correzione semplice delle superfici curve
installazioni che richiedono un processore autonomo compatto

È possibile utilizzare più processori G112 contemporaneamente quando sono necessari canali aggiuntivi per i proiettori.

M800EX

Hai bisogno di un projection mapping su oggetti dalla forma irregolare?

Per applicazioni che prevedono il projection mapping su oggetti irregolari o su superfici non piane più complesse, si consiglia di prendere in considerazione la serie M800EX, dotata di funzioni hardware dedicate al projection mapping.

In sintesi

Confronta i processori per l'edge blending

Fattore di selezione	FLAGSHIP UD100	MAINSTREAM M810	COMPATTO G112	SPECIALISTA M800EX
Classe di uscita	4K / UHD per canale	WUXGA per canale	WUXGA	WUXGA per canale
Canali di elaborazione	1–4	1–4	1	1–4
Sfumatura dei bordi	Sì ad eccezione del modello UD101L	Sì ad eccezione dell'M811L	Sì	Sì
Precisione geometrica	Fino a 120×68	Fino a 120×68	Fino a 17x9	Fino a 17x17
Aumento del livello del nero	Sì modelli con fusione dei bordi	Sì M812 / M813 / M814	—	Sì
Mappatura delle proiezioni	—	—	—	Sì
Controllo	Da remoto / Via web / Da PC / Tramite tastiera frontale	Da remoto / Via web / PC / Tastiera frontale	Remoto / RS232 / Tastiera frontale	Da remoto / Via web / PC / Tastiera frontale
La scelta migliore quando	Proiettori 4K o sistemi immersivi ad alta risoluzione	Sistemi multiproiettore WUXGA	Sistemi di miscelazione più piccoli e semplici	Mappatura su oggetti irregolari o superfici complesse
