Processore video LED da parete
Elaborazione video per schermi LED
Elaborazione hardware per sistemi di display a LED professionali
Preparare, comporre, ritagliare e ridimensionare i segnali sorgente ad alta risoluzione prima che raggiungano il controller LED.
Dai schermi LED ultra-ampi e verticali alle pareti di presentazione con più sorgenti, GeoBox offre un'elaborazione hardware dedicata per la sincronizzazione personalizzata dell'output, la composizione delle sorgenti e un comportamento prevedibile del display.
Dove si inserisce GeoBox
Tele LED non standard
Adatta le sorgenti video standard a formati di schermo LED ultra-wide, verticale o altri formati non standard tramite ritaglio, ridimensionamento e temporizzazione personalizzata dell'output.
Sistemi tipici: pareti LED aziendali, segnaletica digitale, LED architettonici e display di visualizzazione.
Pareti LED multisorgente
Combina diverse sorgenti UHD indipendenti in un unico schermo LED con funzionalità flessibili di posizionamento, ridimensionamento e sovrapposizione delle finestre, oltre alla commutazione senza interruzioni.
Sistemi tipici: sale di controllo, spazi per presentazioni, impianti sportivi e centri di comando.
Correzione della geometria dei LED curvi
Correzione della curvatura e delle distorsioni geometriche quando i contenuti video pensati per schermi piatti vengono visualizzati su superfici LED curve o irregolari.
Sistemi tipici: pareti LED curve, ambienti immersivi, installazioni architettoniche a LED e produzione virtuale.
Sistemi di visualizzazione misti
Coordinare i video wall a LED con i display LCD o i proiettori, garantendo al contempo l’uniformità nell’elaborazione dei segnali e nella sincronizzazione del sistema.
Sistemi tipici: centri esperienziali, musei, ambienti espositivi ibridi e sistemi di simulazione.
Cosa deve gestire il sistema LED?
Il primo passo consiste nel decidere se GeoBox debba adattare una singola sorgente o un'unica area di lavoro al muro LED, oppure comporre più sorgenti indipendenti prima del controller LED.
Adattare i contenuti a uno schermo LED non standard
Scegli tra G900 e G400
Utilizzare GeoBox quando è necessario ritagliare, ridimensionare o riformattare una sorgente standard prima che raggiunga il controller LED.
Requisiti tipici:
- tela LED ultra-ampia o in formato verticale
- risoluzione o frequenza di aggiornamento personalizzata
- ritaglio e ridimensionamento delle immagini
- uscite sincronizzate
- configurazione dello schermo indipendente dal PC di riproduzione
Combina più fonti su un unico schermo LED
Scegli S902
Utilizzare S902 quando è necessario posizionare, ridimensionare, sovrapporre o attivare liberamente diverse sorgenti indipendenti sulla superficie LED.
Requisiti tipici:
- più sorgenti UHD
- finestre posizionabili liberamente
- contenuti sovrapposti o stratificati
- miscelazione alfa
- commutazione senza soluzione di continuità
- modelli di presentazione riutilizzabili
Scopri la S902

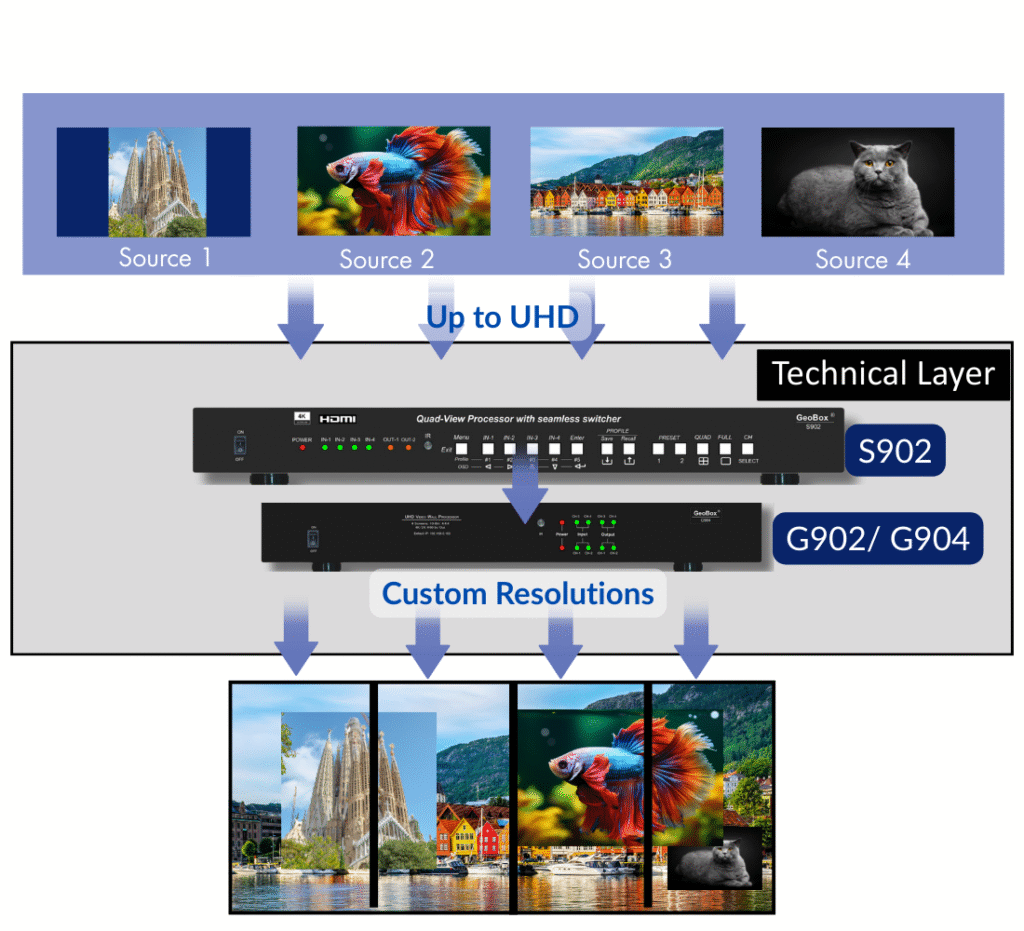

Distribuire più sorgenti su un sistema di visualizzazione più ampio
Serie combinata S902 + G900
L'S902 combina innanzitutto più sorgenti indipendenti nel layout richiesto. Un processore G900 a valle può quindi ritagliare, segmentare e distribuire tale area di lavoro combinata su più uscite video.
Requisiti tipici:
- più sorgenti di ingresso indipendenti
- un'unica tela coordinata ad alta risoluzione
- distribuzione su più processori LED o sezioni di display
- uscite miste LED / LCD / proiezione
- regolazione e ridimensionamento indipendenti per ciascuna uscita
- sincronizzazione dei tempi di uscita
Fonti multiple → S902 → Serie G900 → Controller LED → Sistema di visualizzazione

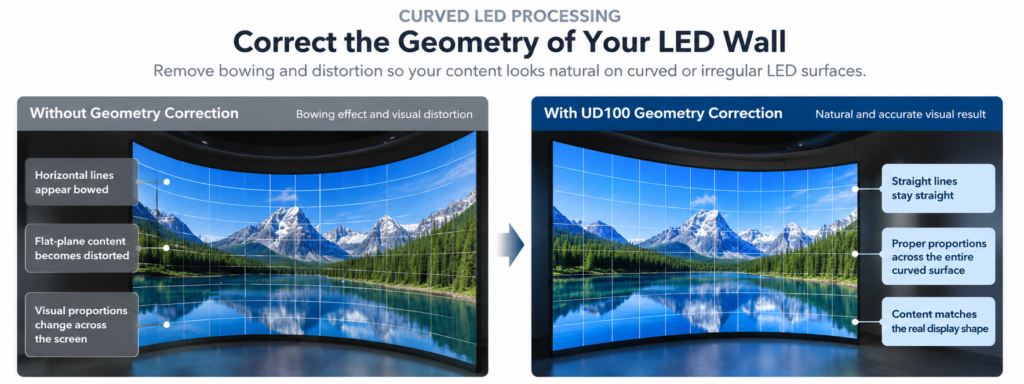

Correggere la geometria prima del controller LED
I controller LED sono progettati per mappare e pilotare con precisione i pixel LED, ma non correggono necessariamente la geometria visiva creata da superfici di visualizzazione curve o irregolari.
La serie GeoBox UD100 integra una correzione geometrica in tempo reale a monte del controller LED, consentendo di distorcere l'immagine in modo che le linee rette e le proporzioni visive rimangano corrette sulla superficie fisica del LED.
Senza correzione geometrica
- le linee orizzontali appaiono incurvate
- i contenuti su un piano piatto risultano distorti
- le proporzioni visive variano lungo la superficie curva
Con correzione geometrica UD100
- deformazione non lineare in tempo reale
- regolazione di precisione della geometria
- correzione dell'immagine prima del controller LED
- indipendente dall'ecosistema dei trasmettitori LED
Scegli l'opzione di elaborazione LED più adatta
Serie G900
Per sistemi LED che richiedono elaborazione UHD, temporizzazione di uscita personalizzata, ritaglio, ridimensionamento e distribuzione sincronizzata del segnale.
Ideale per
- telai LED ultra-ampi
- display LED a ritratto
- risoluzioni di output personalizzate
- Elaborazione del segnale UHD
- applicazioni che richiedono la funzione PiP / multiview
S902
Per pareti LED che richiedono la disposizione, il ridimensionamento, la sovrapposizione e la commutazione liberi di diverse sorgenti UHD indipendenti.
Ideale per
- più fonti in diretta
- layout liberamente modificabili
- miscelazione alfa
- commutazione senza soluzione di continuità
- layout di presentazione in continua evoluzione
Serie G400
Per sistemi che richiedono uscite aggiuntive elaborate in modo indipendente o una distribuzione delle sorgenti economicamente vantaggiosa, laddove non sia richiesta un'uscita UHD per canale.
Ideale per
- un numero maggiore di canali di uscita
- Flussi di lavoro Full HD / WUXGA
- raccolta e distribuzione delle fonti
- sistemi sincronizzati a uscite multiple
Serie UD100
Per installazioni LED curve o irregolari in cui l'immagine sorgente deve essere sottoposta a correzione geometrica prima di raggiungere il controller LED.
Ideale per
- pareti LED curve
- correzione dell'inclinazione
- regolazione non lineare della geometria
- ambienti LED immersivi
- installazioni che richiedono una temporizzazione di uscita personalizzata
Utilizzo dei controller LED
GeoBox opera a monte del controller LED, preparando e gestendo il segnale video, mentre il controller LED continua a occuparsi della mappatura del cabinet, della calibrazione e della pilotazione fisica dei LED.
| Funzione di sistema | Controller LED Gestione fisica dei LED | Elaborazione GeoBox Elaborazione delle fonti e delle tele |
|---|---|---|
| Moduli LED per azionamenti | Primaria | — |
| Mappatura e calibrazione del cabinet | Primaria | — |
| Ritaglio e ridimensionamento delle immagini | Dipende dal modello | ✓ |
| Adattare i contenuti a dimensioni non standard | Dipende dal modello | ✓ |
| Temporizzazione di uscita personalizzata | Dipende dal modello | ✓ |
| Composizione da più fonti | Dipende dal modello | ✓ |
| Posizionamento flessibile delle finestre | Dipende dal modello | ✓ |
| Flussi di lavoro misti LED / LCD / proiezione | — | ✓ |
Confronta le opzioni di elaborazione LED
Confronta ciascuna famiglia di prodotti in base alla sua funzione di elaborazione e ai requisiti di sistema tipici.
| Fattore di selezione |
Serie G900
Elaborazione delle immagini UHD su tela
|
S902
Composizione da più fonti
|
Serie G400
Distribuzione scalabile
|
Serie UD100
Correzione geometrica
|
|---|---|---|---|---|
| Ruolo primario | Elaborazione di immagini su tela UHD e distribuzione multi-uscita | Composizione da più fonti e controllo dell'impaginazione | Ritaglio e distribuzione scalabile in formato WUXGA / 2K | Correzione geometrica e deformazione |
| La taglia più adatta | Teli LED non standard e sistemi UHD a uscite multiple | Più sorgenti indipendenti su un unico schermo LED | Sistemi che richiedono un numero maggiore di output elaborati in modo indipendente | Superfici LED curve o irregolari |
| Scegli quando ti serve | Adattamento personalizzato della tela, segmentazione, ridimensionamento o distribuzione sincronizzata | Posizionamento flessibile, ridimensionamento, sovrapposizione e commutazione fluida tra più sorgenti | Scalabilità economicamente vantaggiosa verso un numero maggiore di immagini in flussi di lavoro Full HD / WUXGA | Correzione dell'inclinazione, deformazione non lineare o regolazione geometrica di precisione prima del controller LED |
Scarica il white paper tecnico sui LED Wall 📂
Scarica la guida completa di 16 pagine che tratta i seguenti argomenti:
- La catena di segnali del muro LED e l'ecosistema a quattro livelli
- Insidie comuni nei flussi di lavoro LED multi-fonte
- Progetti di sistemi di riferimento che utilizzano le serie GeoBox S902 e G900
- Confronto tra controller AIO di base, GeoBox + trasmettitore e server multimediali di fascia alta
