Architettura del sistema 3D

Uno strato tecnico deterministico per sistemi di visualizzazione 3D affidabili

I sistemi di visualizzazione 3D falliscono meno spesso a causa della qualità dell'immagine e molto più spesso perché la tempistica, la sincronizzazione e la responsabilità del formato non sono chiare.

Questa pagina descrive come GeoBox viene utilizzato come livello di architettura del prodotto per rendere i sistemi 3D complessi prevedibili, ripetibili e stabili su diverse tecnologie di visualizzazione.

Cosa è (e cosa non è) questa pagina

Questo non è un elenco di caratteristiche del prodotto.
Questa non è un'esercitazione per un formato 3D specifico.
Questa pagina definisce dove vive la responsabilità 3D nell'architettura di un sistema AV professionale.

GeoBox funge da strato tecnico deterministico che si trova nel mezzo:

sorgenti 3D instabili o miste
e sistemi di visualizzazione del mondo reale che devono comportarsi in modo coerente nel tempo.

Perché i sistemi 3D diventano instabili

Nei progetti reali, l'instabilità 3D raramente deriva dal display stesso.
Di solito compare quando:

coesistenza di più formati 3D (frame-packed, side-by-side, dual-stream, ecc.)
I contenuti 3D devono essere visualizzati su diverse tecnologie di visualizzazione
i sistemi vengono riavviati, riconfigurati o mantenuti da diversi ingegneri nel corso del tempo

I sintomi tipici includono:

mancata corrispondenza degli occhi dopo il riavvio
mappatura sinistra/destra incoerente
deriva della latenza che causa disagio
sistemi che funzionano durante la messa in servizio ma che si guastano mesi dopo

Questi sono problemi di architettura, non problemi di calibrazione.

GeoBox come strato dell'architettura di prodotto 3D

GeoBox viene distribuito come un strato di elaborazione 3D fisso all'interno della catena del segnale.

A questo livello, GeoBox è responsabile di:

Decodifica 3D deterministica
Mappatura stabile dell'occhio sinistro/destro
Sincronizzazione precisa dei fotogrammi tra le uscite
Comportamento prevedibile in termini di latenza

Una volta configurato, questo livello non cambia il suo comportamento a causa di:

aggiornamenti software
stato del sistema operativo
variazioni di riproduzione dei contenuti

Il risultato è un sistema 3D che si comporta allo stesso modo:

il giorno 1
dopo ogni riavvio
dopo anni di funzionamento

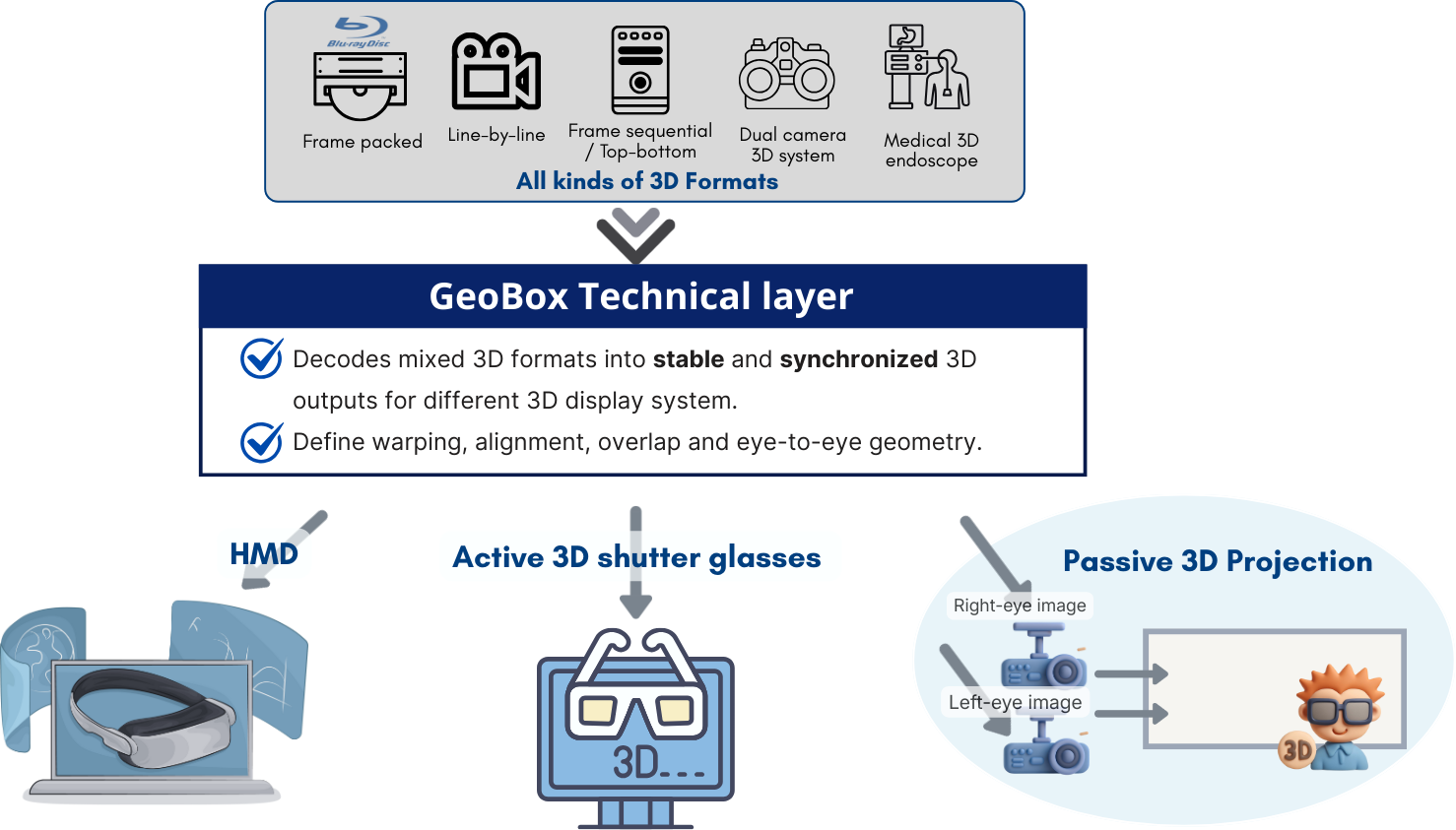

Architettura del sistema di visualizzazione 3D

GeoBox 3D Strato tecnico:

Normalizzazione del formato 3D
applicazione della mappatura degli occhi
gestione della geometria e delle sovrapposizioni (se richiesto)

Risolvendo il comportamento 3D prima il segnale raggiunge l'ecosistema del display,
tutto ciò che è a valle diventa più semplice e prevedibile

Design indipendente dal display

Questa architettura è intenzionalmente indipendente dal display.

La stessa logica 3D può alimentare:

sistemi di proiezione impilati
3D passivo a doppio proiettore
display 3D attivi
pannelli 3D senza occhiali
Ambienti di visualizzazione 3D basati su LED

GeoBox non si preoccupa come il display crea profondità.
Assicura che il segnale che entra nel sistema di visualizzazione è corretto e stabile.

Quando questa architettura diventa necessaria

Questa architettura di prodotto diventa essenziale quando:

Il 3D è condiviso da più spettatori
devono coesistere più tecnologie di visualizzazione
Il tempo di attività e la coerenza del sistema contano più della flessibilità
il sistema deve sopravvivere al turnover del personale e ai cicli di manutenzione

In questi scenari, non è più possibile affidarsi allo stato del software o alla riconfigurazione manuale.

Visualizza il Sistemi 3D pubblici specificamente progettato per più spettatori.

Non sostituisce la creatività. Imporre la prevedibilità.

GeoBox non sostituisce:

server multimediali
software creativo
strumenti di visualizzazione

Definisce un livello tecnico non negoziabile sotto di loro.

I sistemi creativi rimangono flessibili.
Lo strato tecnico rimane stabile.

Questa separazione è ciò che permette ai sistemi 3D complessi di scalare in modo affidabile.

Svelare il futuro della neurochirurgia con la tecnologia 3D:

Intervista al professor Wolfsberger

Casi di studio

Modelli di supporto 3D GeoBox

Modello	G901	UD101L	G902	G406S	UD102	g812
Punti salienti	UHD Nessuna deformazione	UHD Ordito	UHD Nessuna deformazione	WUXGA Nessuna deformazione	UHD Ordito Miscelazione dei bordi	WUXGA Ordito Miscelazione dei bordi
Porte di ingresso	HDMI 2.0 x3, DP x 2	HDMI 2.0 x3, DP x1	HDMI 2.0 x5	HDMI 2.0 x1	HDMI 2.0 x6, DP x2	HDMI 2.0 x2, DP x1, VGA x1
Supporto dei formati di ingresso 3D
Fianco a fianco	V	V	V	V	V	V
In alto/in basso	V	V	V	V	V	V
Telaio imballato (BlueRay)	V	V	V	V	V	V
Sequenza di fotogrammi (3D attivo)	V	V	V	V	V	V
Linea per linea (linea interfogliata)	V	V	V		V
Doppia fotocamera	V	V	V		V
Porte di uscita	HDMI 2.0x1	HDMI 2.0x1	HDMI 2.0x2	HDMI 1.4x2	HDMI 2.0x2	HDMI 1.4 x 2
Supporto dei formati di uscita 3D	Affiancato, superiore/inferiore, sequenziale, a destra/sinistra, riga per riga.	Side by Side, top/Bottom, frame sequenziale, eye frame RH/LH	Fianco a fianco, superiore/inferiore, sequenziale, occhio destro/sinistro, cornice, riga per riga	Cornice occhi destra/sinistra	Side by Side, Top/Bottom, Frame sequential, Eye Frame RH/LH	Cornice occhi destra/sinistra
Esce il loop	HDMI 2.0x1	HDMI 2.0x1	HDMI 2.0x1	HDMI 2.0x1	HDMI 2.0x2	HDMI 2.0x1
Max. Risoluzione d'ingresso	4096x2160/60hz o 7680x2160/30hz (<600 MHz)	4096x2160/60hz o 7680x2160/30hz (<600 MHz)	4096x2160/60hz o 7680x2160/30hz (<600 MHz)	4096x2160/60hz o 7680x120/30hz	4096x2160/60hz o 7680x2160/30hz (<600 MHz)	4096x2160/60hz o 7680x120/30hz
Risoluzione di uscita massima	Risoluzione di uscita programmabile fino a 4k2k/60, 8k/2k/30 (600Mhz)	4096x2160@60hz	Risoluzione di uscita programmabile fino a 4k2k/60, 8k/2k/30 (600Mhz)	1920x1200@60hz	4096x2160@60hz	1920x1200@60hz
Frequenza di aggiornamento massima in uscita	frequenza di aggiornamento selezionabile: 24/25/30/50/60/100/120Hz	FHD 240Hz	frequenza di aggiornamento selezionabile: 24/25/30/50/60/100/120Hz	Non selezionabile	FHD 240Hz	Non selezionabile
Correzione geometrica (Warp)	NO	SÌ	NO	NO	SÌ	SÌ
Funzione 3D	1. 3D passivo: decodifica del segnale d'ingresso 3D in un'uscita di cornice oculare RH/LH per la visualizzazione 3D passiva. 2. Conversione del formato 3D: Converte il segnale di ingresso 3D in segnale di uscita Side by Side, Top/Bottom e frame sequential per display 3D passivi e attivi.	1. 3D passivo: decodifica del segnale d'ingresso 3D in un'uscita di cornice oculare RH/LH per la visualizzazione 3D passiva. 2. Conversione del formato 3D: Converte il segnale di ingresso 3D in segnale di uscita Side by Side, Top/Bottom e frame sequential per display 3D passivi e attivi.	1. 3D passivo: decodifica del segnale d'ingresso 3D in un'uscita di cornice oculare RH/LH per la visualizzazione 3D passiva. 2. Conversione del formato 3D: Converte il segnale di ingresso 3D in segnale di uscita Side by Side, Top/Bottom e frame sequential per display 3D passivi e attivi.	3D passivo: decodifica il segnale di ingresso 3D in un'uscita eye frame RH/LH per la visualizzazione 3D passiva.	1. 3D passivo: decodifica del segnale d'ingresso 3D in un'uscita di cornice oculare RH/LH per la visualizzazione 3D passiva. 2. Conversione del formato 3D: Converte il segnale di ingresso 3D in segnale di uscita Side by Side, Top/Bottom e frame sequential per display 3D passivi e attivi.	3D passivo: decodifica il segnale di ingresso 3D in un'uscita eye frame RH/LH per la visualizzazione 3D passiva.
